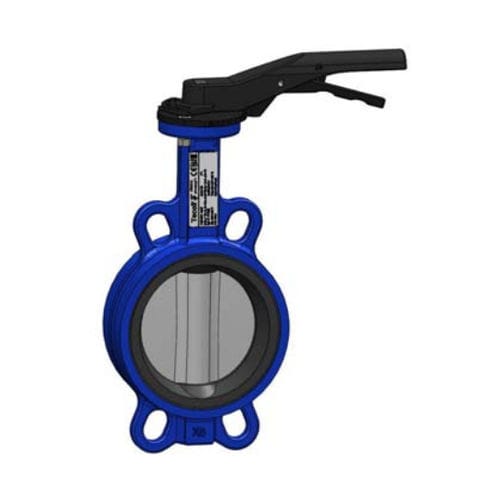

TECOFI, Válvula de Mariposa tipo Wafer

VÁLVULA DE MARIPOSA
TECOFI Francia
Diseño según EN 593.
Estanqueidad en ambos sentidos. Tipo wafer con orejas lisas.
La manga flexible adaptada a la forma del cuerpo asegura
LAS CONDICIONES DE TRABAJO
según ISO 5211.
par de funcionamiento bajo. Vástago monobloque de DN40 a DN80;
torque regular. Vástago no inyectable, brida de montaje según
coeficiente. Disco mecanizado en la periferia dando un bajo y
semi-vástago alto y bajo de DN100 a DN150. Alto flujo

Aplicaciones:

Uso general: agua, aire, ácidos, etc.
"No apto para aplicación de vapor"

LAS CONDICIONES DE TRABAJO
según ISO 5211.
par de funcionamiento bajo. Vástago monobloque de DN40 a DN80;
torque regular. Vástago no inyectable, brida de montaje según
coeficiente. Disco mecanizado en la periferia dando un bajo y
semi-vástago alto y bajo de DN100 a DN150. Alto flujo
Presión máxima de trabajo: 16 bar.
Temperatura máxima de trabajo: -15 ° C / + 130 ° C.
Temperatura máxima: -30 ° C / +

NORMAS
Fabricación según los requisitos de la europea
directiva 2014/68 / UE «Equipos a presión»: modular H.
Cara a cara según normas NF EN 558-1 serie 20, ISO 5752
serie 20, DIN 3202.
Montaje entre bridas PN 10 / PN 16: según EN 1092-2, BS450, AISI B16.1-5.
Ajustable entre bridas ASME B16.5 Classe 150 y JIS 10K. GOST PN10 / 16 ..
Prueba de presión según las normas EN 12266-1, DIN 3230, BS 6755
e ISO 5208:
Cuerpo: 24 bar
Siège: 17,6 bares
