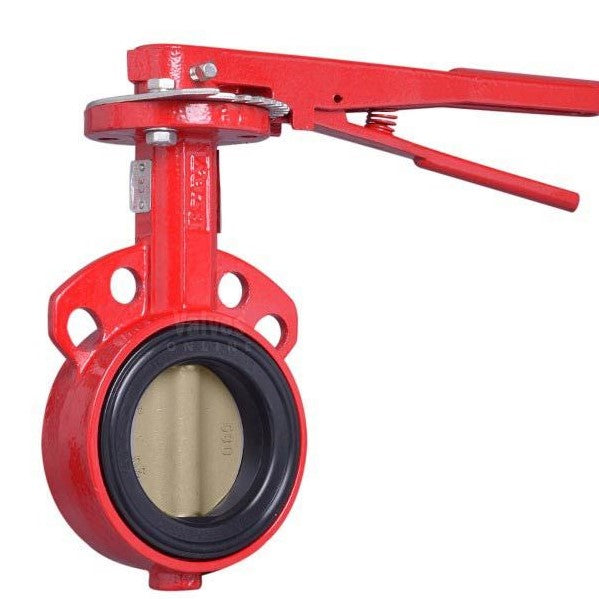

Bray, Válvula de Mariposa Serie 30

Bray, Válvula de Mariposa Serie 30

Descripción General

La válvula de mariposa con asiento resiliente Serie 30 de Bray está diseñada para proporcionar un cierre hermético bidireccional y aislamiento total de la línea del producto desde el vástago y el cuerpo de la válvula. Su cuerpo de una sola pieza y su diseño de vástago resistente garantizan un rendimiento óptimo en diversas aplicaciones industriales. Además, cuenta con una amplia selección de materiales de disco y asiento resiliente de alta calidad, lo que la hace ideal para diferentes condiciones de operación. Su automatización simple permite su uso tanto en servicio modular como en aplicaciones de encendido/apagado.

Características Principales

• Ensamblaje de retención del vástago: El vástago se retiene mediante un anillo de retención de acero inoxidable, una arandela de empuje y dos anillos en C de latón o acero inoxidable (según requerimiento). El anillo de retención es removible con una herramienta manual estándar.

• Buje del vástago: Casquillo de acetal de alta resistencia que absorbe el empuje lateral del actuador.

• Sello del vástago: Diseño en "U" doble con ajuste automático para un sellado positivo en ambas direcciones.

• Cuello extendido: Permite aislamiento de tuberías de hasta 2" y facilita la instalación de actuadores.

• Disco: Mecanizado esférico y pulido manual para garantizar cierre hermético, menor torque y mayor durabilidad del asiento.

• Cuerpo: De una sola pieza, disponible en estilo oblea u orejada, con recubrimiento de poliéster para alta resistencia a la corrosión. Opcionalmente, recubrimiento de nylon 11.

• Sellos principal y secundario: Evitan que los medios de la línea entren en contacto con el vástago o el cuerpo, garantizando una operación segura y eficiente.

• Vástago: Conexión "D" doble de precisión para impulsar el disco sin necesidad de tornillos ni clavijas. El desmontaje se realiza extrayendo el vástago del disco.

• Asiento: Diseño optimizado para reducir el torque y proporcionar aislamiento de los medios que fluyen desde el cuerpo. Cuenta con un o-ring moldeado que elimina el uso de empaques en la brida.

Especificaciones Técnicas

• Rango de Tamaños:

  • NPS 2 a 20 / DN 50 a 500

  • NPS 14 a 20 / DN 350 a 500

• Materiales del Cuerpo: Hierro fundido, hierro dúctil, acero al carbono, aluminio.

• Rango de Temperaturas: -29 °C a 204 °C (-20 °F a 400 °F).

• Presión Operativa Máxima:

  • 175 psi (12 bar)

  • 150 psi (10 bar)

• Materiales del Vástago: Acero inoxidable, Monel K500.

• Clasificación de Cierre: Hermético bidireccional.

• Estándares de Diseño: MSS SP-67, API 609, Categoría A.

• Taladrado de la Brida: ASME B16.1 Clase 125, ASME B16.5 Clase 150, EN 1092 PN 10, 16.

• Ensayos Estándar: MSS SP-61, API 598, EN 12266-1.

• Certificaciones: ABS, ATEX, Bureau Veritas, CRN, DNV, FDA 21 CFR 177.1550, NSF 61/372, PED, PE(S)R.

• Cara a Cara: MSS SP-67, API 609 Categoría A, EN 558.

• Tipo de Cuerpo: Wafer, orejada.

• Materiales del Asiento: BUNA-N, EPDM, FKM, poliuretano.

• Materiales del Disco: Hierro dúctil recubierto con nylon 11, bronce de aluminio, acero inoxidable, Hastelloy®, hierro dúctil recubierto con Halar®.

Aplicaciones

La válvula de mariposa Serie 30 de Bray es ideal para diversas aplicaciones en la industria, incluyendo:

• Agua potable

• Aguas residuales

• Agua de mar

• Climatización

Adquiera su válvula de mariposa Serie 30 de Bray con Valveco SAS y obtenga un producto de alta calidad, certificaciones internacionales y rendimiento superior para sus proyectos industriales.

¡Solicita tu cotización ahora!
